一、概述

HC26普通型溫濕度控制器適用于繼電保護室外端子箱的自動加熱除濕，防止端子間爬電而引起繼電器保護誤動作事故的發生，同時適用于室內高壓配電裝置及高壓開關柜、操作機構箱內的自動加熱除濕和低溫環境下的自動加熱，以防止絕緣爬電而引起的開關誤動作或低溫環境下引起的機構失靈，也適用于其它需要自動除濕及低溫自動加熱的場合。

HC26智能型數顯溫濕度控制器以工業級單片機為控制核心，采用進口溫濕度傳感器，數字信號傳輸，測量精確度高，對工業現場的溫濕度進行智能化監控，并有溫濕度數字顯示和加熱、排風指示。用戶還可以通過儀表面板上的按鍵對溫濕度控制的上、下限值進行設定。儀表通過兩副常開觸點輸出，根據現場的應用環境和用戶的設置自動控制升降溫設備和除濕設備工作，以保護現場設備的運行安全。該產品主要用于電力設備（如繼電器保護室外端子箱、高低壓控制柜、手車式開關柜、環網開關柜、地下變電站、箱式變電站、斷路器機構箱、儀表箱等）以及其它需要自動除濕、防凝露的場合，能夠有效防止因潮濕、結露而引起的各類事故，保障自動化作業的高效、安全運行。

注：只有2路智能型溫濕度控制器HC26-2A2-22可選RS485通訊、加熱回路斷線報警功能。具體的輔助功能選擇，請查看后面對應產品的說明。

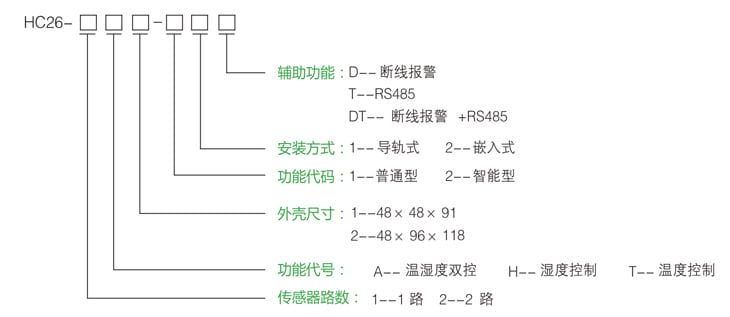

二、產品介紹

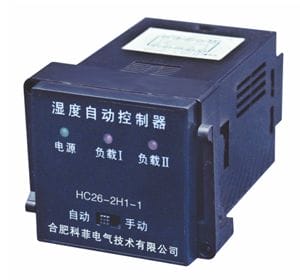

◆ 普通型 (非數顯)

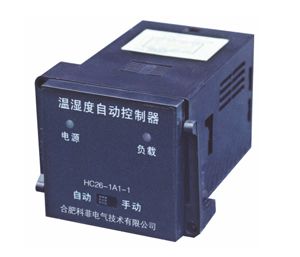

HC26-1A1-1□

◆測量：一路濕度一路溫度

◆啟控條件：當濕度≥85%RH±5%，溫度≤5℃±2℃時，繼電器閉合；當濕度≤75%RH±5%，溫度≥13℃±2℃時，繼電器釋放；

◆安裝方式：嵌入式、導軌式可選

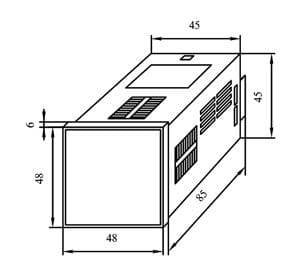

◆面框尺寸：48×48mm

◆嵌入式開孔尺寸：46×46cm

◆測量：一路溫度（降溫型）

◆啟控條件：當溫度≥45℃±2℃時，繼電器閉合；當溫度≤40℃±2℃時，繼電器釋放；

◆安裝方式：嵌入式、導軌式可選

◆面框尺寸：48×48mm

◆嵌入式開孔尺寸：46×46mm

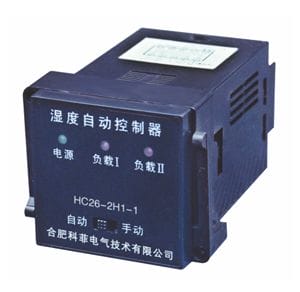

◆測量：二路濕度

◆啟控條件：當濕度≥85%RH±5%時，繼電器閉合 (加熱器開始加熱) ；當濕度≤75%RH±5%時，繼電器釋放 (加熱器停止加熱) ；

◆安裝方式：嵌入式、導軌式可選

◆面框尺寸：48×48mm

◆嵌入式開孔尺寸：46×46cm

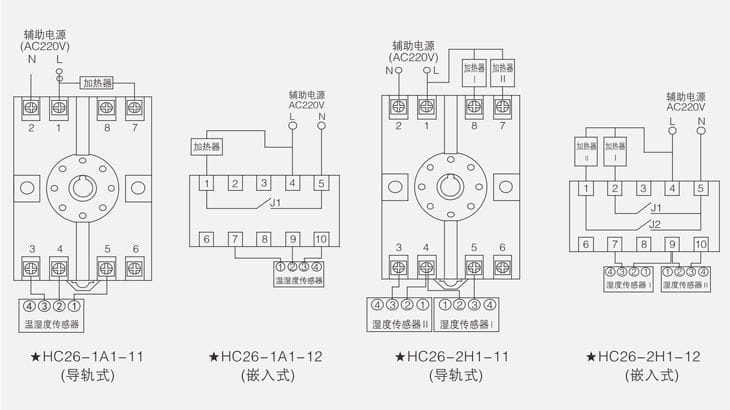

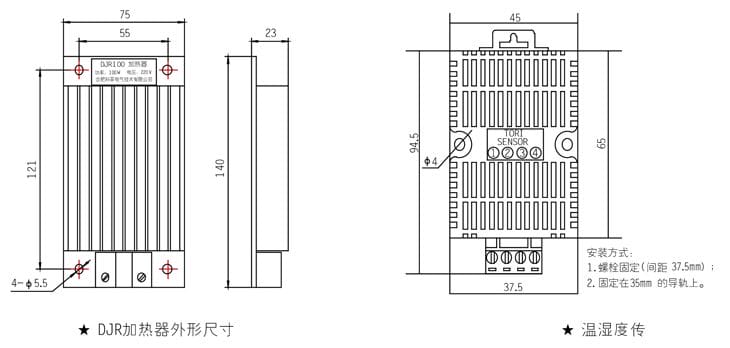

注：HC26-1T1(降溫型溫控器)的接線圖與HC26-1A1基本相同，傳感器的3#端子不需接線（不檢測濕度），負載由加熱器改為排風扇。

◆ 智能型（數顯）

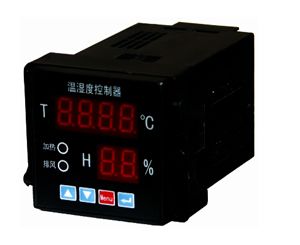

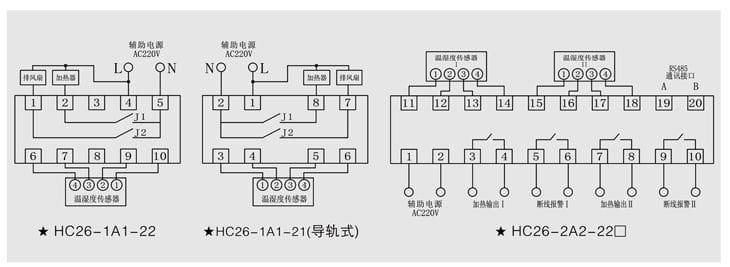

HC26-1A1-2□

	◆測量：一路溫度一路濕度 ◆溫度控制范圍：-40～120℃ ◆濕度控制范圍：0～99%RH ◆加熱啟動條件：溫度≤設定下限溫度，濕度≥設定上限濕度； ◆加熱停止條件：溫度≥設定下限返回溫度 (即溫度下限值+5℃),濕度≤設定上限返回濕度 (即濕度上限值-10%RH)； ◆排風啟動條件：溫度≥設定上限溫度 ◆排風停止條件：溫度≤設定上限返回溫度 (即溫度上限值-5℃) ◆安裝方式：嵌入式、導軌式可選 ◆面框尺寸：48×48mm ◆嵌入式開孔尺寸：46×46cm

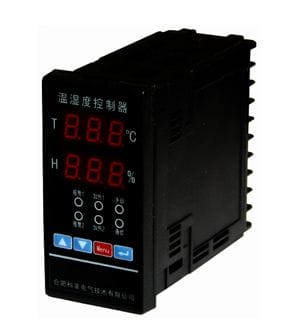

HC26-2A2-22□

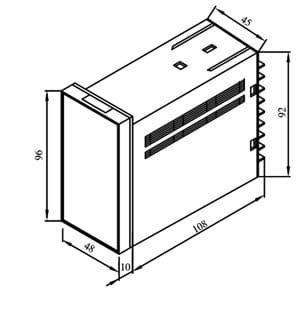

	◆測量：二路溫濕度 ◆溫度控制范圍：-40～120℃ ◆濕度控制范圍：0～99%RH ◆加熱1啟動條件：溫度1≤設定下限溫度1，濕度1≥設定上限濕度1； ◆加熱1停止條件：溫度1≥設定下限返回溫度 (即溫度下限值+5℃)濕度1≤設定上限返回濕度 (即濕度上限值-10%RH)； ◆加熱2啟動條件：溫度2≤設定下限溫度2，濕度2≥設定上限濕度2； ◆加熱2停止條件：溫度2≥設定下限返回溫度 (即溫度下限值+5℃)濕度2≤設定上限返回濕度 (即濕度上限值-10%RH)； ◆安裝方式：嵌入式 ◆面框尺寸：48×96mm ◆嵌入式開孔尺寸：46×92cm 具有自動手動加熱、負載斷線檢測功能。兩路測量數值由LED切換顯示且顯示時間間隔可以設定。溫濕度控制點可以自由設定。 ◆可選擇配置MODBUS協議標準的RS485通信功能。
